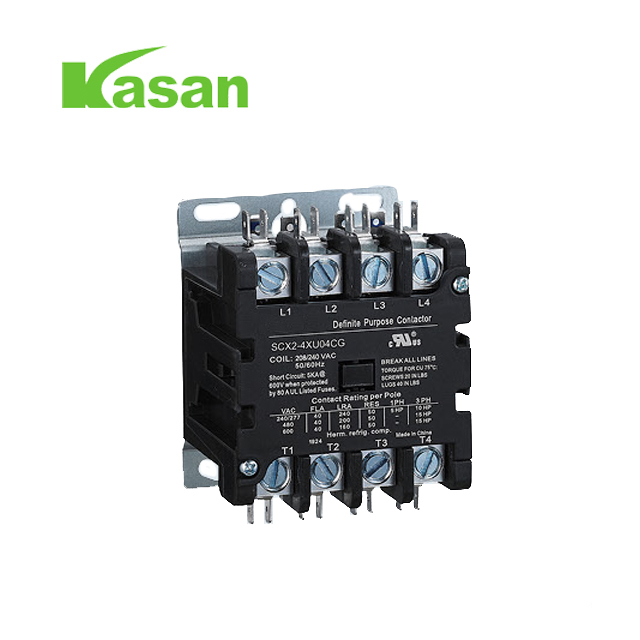

UL सत्यापित 4 पोल 40 एएमपी डीपी कॉन्टॅक्टर 120 व्होल्ट एसी कॉइल कॉन्टॅक्टर

अर्ज श्रेणी

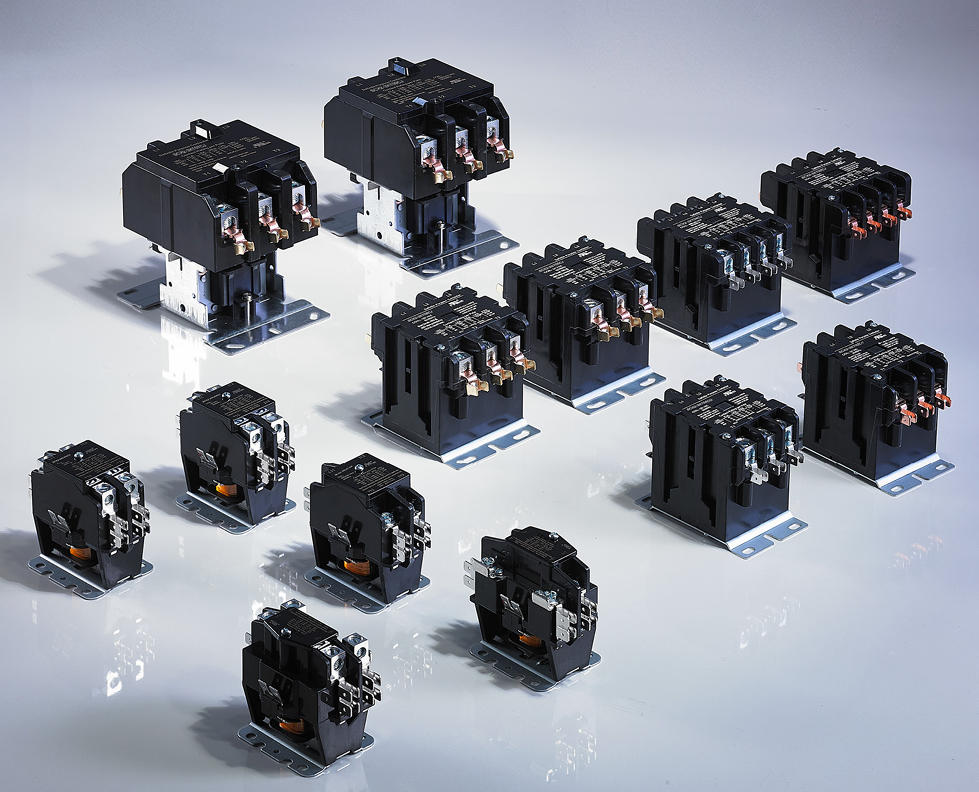

SCX2 मालिका निश्चित उद्देश संपर्कक हे एअर कंडिशनर्स, रेफ्रिजरेशन, रेझिस्टिव्ह हीटिंगसह व्यावसायिक अनुप्रयोगांसाठी योग्य आहेत. लाइटिंग आणि इतर अनेक इंस्टॉलेशन्स जेथे कमी किमतीचा, उच्च कार्यक्षमतेचा संपर्ककर्ता आवश्यक आहे. ही उपकरणे लवचिकता देतात आणि पूर्ण करण्यासाठी किंवा ओलांडण्यासाठी डिझाइन केलेली आहेत

UL/CSA च्या डेफिनाइट पर्पज कॉन्टॅक्टर्स स्टँडर्डने परिभाषित केल्यानुसार इलेक्ट्रिकल आणि मेकॅनिकल आवश्यकता.

इलेक्ट्रिकल संपर्क रेटिंग: 20A-90A

इलेक्ट्रिकल कॉइल रेटिंग: 24-60oV

जीवन रेटिंग, 100,000 आणि 250,000 सायकल पर्याय.

पर्याय: 1,2,3,4 पोल 24,120,240 आणि 480 व्हीएसी कॉइल्समध्ये इलेक्ट्रिकल रेटिंग स्क्रूच्या विस्तृत श्रेणीमध्ये फिट होतात,

बॉक्स किंवा प्रेशर प्लेट कनेक्शन NEMA माउंटिंग बेस.

NO/NC एंड स्विच किट.

10-32 कोटी 20, 25 आणि 30 FLA मॉडेल्स

बॉक्स लग-40, 50, 60,75 आणि 90 FLA मॉडेल्स

तापमान श्रेणी:- 40° F ते + 150° F/- 40° Cto + 65°C

टिप्पणी:

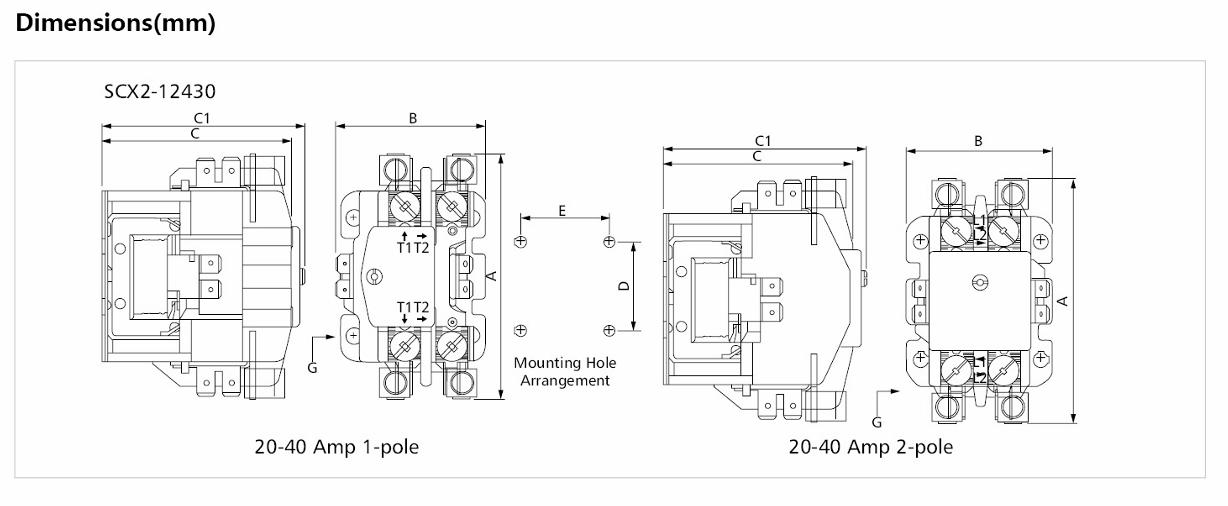

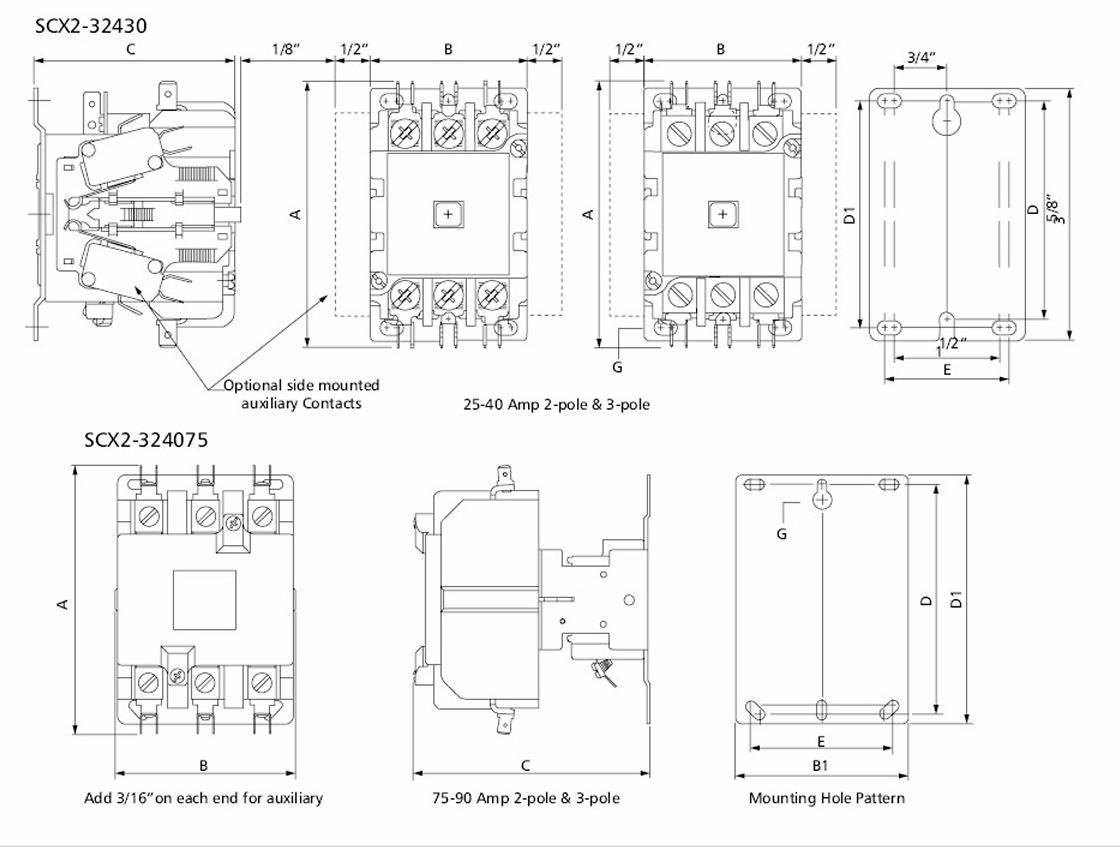

1.निर्दिष्ट परिमाणांशिवाय वायरिंग कनेक्टरची सहिष्णुता 0.2mm.2 नुसार असेल. रेट केलेल्या करंट 20-40FLA 182 पोल उत्पादनांसाठी मुख्य सर्किट स्क्रू लॉकिंग टॉर्क: स्क्रू 22 IN-LBS/LUGS 40 IN-LBSWMain करंट सर्किटसाठी स्क्रू लॉकिंग टॉर्क 20-40FLA 384 पोल आणि 50-60FLA उत्पादने: 50 IN-LBS मेन सर्किट स्क्रू लॉकिंग टॉर्क रेट केलेल्या वर्तमान 75-90FLA उत्पादनांसाठी: 50 IN-LBS

सहाय्यक मॉड्यूल स्क्रू लॉकिंग टॉर्क: 10 IN-LBSCoil स्क्रू लॉकिंग टॉर्क रेट केलेल्या वर्तमान 20-90FLA उत्पादनांसाठी: 10 IN-LBS3. द्रुत कनेक्ट सॉकेट टर्मिनलने IEC60760 मानकांचे पालन केले पाहिजे आणि टर्मिनल घालणे आणि घालणे, वापरलेले असल्यास, दरम्यान विश्वसनीय कनेक्शन सुनिश्चित करणे आवश्यक आहे.
