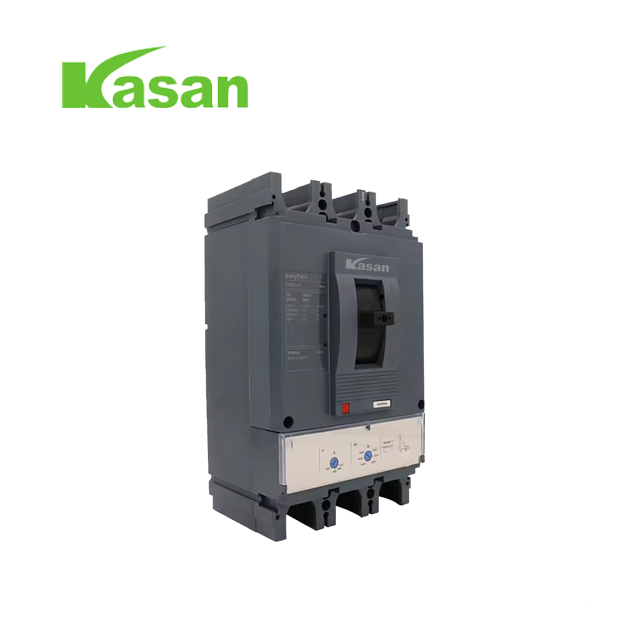

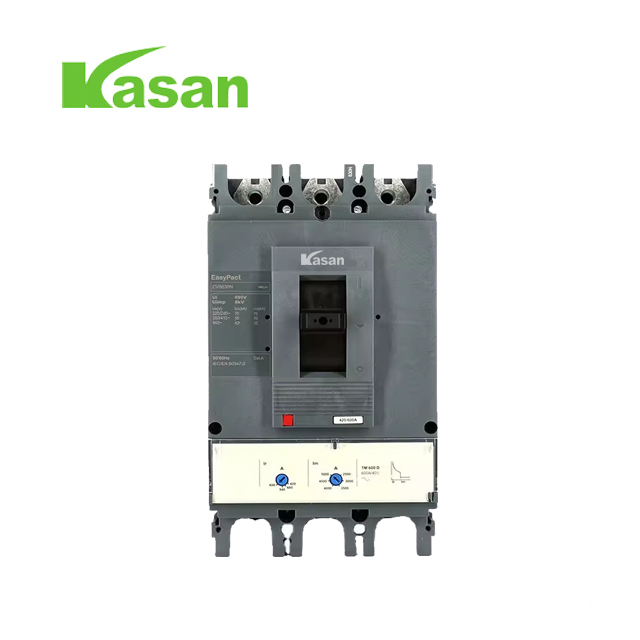

सीव्हीएस 400 एफ 3 पी 400 एम्प सर्किट ब्रेकर

सीव्हीएस 400 एफ 3 पी 400 एम्प सर्किट ब्रेकर

वर्णन

सीव्हीएस 400 एफ 3 पी 400 एएमपी सर्किट ब्रेकर इझीपॅक्ट सीव्हीएस 400 एफ मधील रेटेड चालू 400 ए सर्किट ब्रेकर आहे. रेटेड ब्रेकिंग क्षमता (आयसीएस) 415 व्हीएसी वर 36 केए आणि आयसीएस = 100%आयसीयूसह संपूर्ण श्रेणी आहे. ब्रेकरची आवृत्ती 3 पोले वर शोधण्यासह 3 प्लेस फ्रेम आहे, इलेक्ट्रॉनिक संरक्षणासाठी ईटीएस 2.3 ट्रिप युनिटसह देखील आहे. हे सर्किट ब्रेकर्स भागासाठी मानक आयईसी 60947-2 चे अनुरूप आहे. हे डिव्हाइस प्रदूषण पदवी III वातावरणात ऑपरेशनसाठी प्रमाणित केले आहे IEC60947-1 आणि IEC60664-1 म्हणून परिभाषित केले आहे आणि युरोपियन पर्यावरण निर्देशक ईसी/2002/95 म्हणून आरओएचएस आवश्यकतेसाठी आदर आहे. हे ब्लॅकप्लेट किंवा डीआयएन रेलद्वारे, स्विचबोर्ड इन्सुलेशन डाउनग्रेड न करता वर्ग II स्विचबोर्डच्या दरवाजाद्वारे देखील आरोहित केले जाऊ शकते. टॉगलचा पुढील भाग आयपी 40 संरक्षण प्रदान करतो, परंतु जेव्हा ते स्विचबोर्डच्या आत विस्तारित रोटरी हँडल सुसज्ज केले जाते तेव्हा विस्तारित रोटरी हँडलसाठी अतिरिक्त आयपी 54 संरक्षण पदवी. या मालिकेत रोटरी हँडल स्थापित केल्यास ट्रिप युनिटच्या प्रकारानुसार इलेक्ट्रिकल ऑक्सिलिअरी (एमएन/एमएक्स/ऑफ/एसडी) साठी स्लॉट आहेत. निश्चित परिमाण 140 मिमी रुंदी, 255 मिमी उंची, 110 मिमी खोली आहे. इसेस्टॅन्डर्ड्स 60947-2 मध्ये परिभाषित केल्यानुसार अलगावसाठी इसिपॅक्ट सीव्हीएस सर्किट ब्रेकर्स अलगावसाठी तयार करण्यायोग्य आहेत. ऑरिपोरेटसचे उद्दीष्ट हे आहे की ऑरप्पारटसला उर्वरित एसिस्टीमपासून वेगळे करणे आहे जे ऑर्डरमध्ये उत्साही आहे जे कर्मचारी परिपूर्ण सुरक्षेमध्ये वेगळ्या भागावर काम करू शकतात. एमसीसीबी बाह्य पॅडलॉकसेनेबल्ससह एक वेगळ्या गोष्टींसह एक वेगळा आहे. थेसविचबोर्ड इन्सुलेशन डाउनग्रेड केल्याशिवाय आयसविचबोर्ड. इन्स्टॉलेशनल रोटरी हँडलसह सर्किट ब्रेकर सुसज्ज असतानाही विशेष ऑपरेशन नाही.

2. विशिष्टता:

3 आणि 4 पोल आवृत्त्या

3 फ्रेम आकार

16 ते 630 पर्यंत रेट केलेले चालू

400/415 v वर 25 ते 50 केए पर्यंत ब्रेकिंग क्षमता

संबंधित Vivi मॉड्यूलद्वारे पृथ्वी-लीकेज संरक्षण

संपूर्ण श्रेणीसाठी थर्मल-मॅग्नेटिक आणि इलेक्ट्रॉनिक संरक्षण उपलब्ध आहे

0.7 ते 1 वेळा (टीएमडी) किंवा 0.5 ते 1 वेळा (इलेक्ट्रॉनिक) ट्रिप युनिटचे रेटिंग विस्तारित, समायोज्य थर्मल संरक्षण

3.sheetproduct nameCVS400F MCCBPole3PAmp range320A 400Abreaking capacity36KA/415 V ACelectrical durability12000 cyclesmechanical durability30000 cyclesproduct or component typeCircuit breakernetwork typeACnetwork frequency50/60 Hztrip unit nameTM-Dtrip unit technologyThermal-magneticlong time pick-up adjustment टाइप करा Iradjustablelong Time Pick-अप समायोजन श्रेणी 0.7 ... 1 एक्स इनलॉन्ग टाइम विलंब समायोजन टाइपफिक्सकंटंट्रोल टाइपटोगग्लमॉन्टिंग मॉडेफिक्सडमाउंटिंग सपोर्टबॅकप्लेटहाइट 161 एमएमव्हीड्थ 105 एमएमडीपीटीएच 86 एमएमप्रॉडक्ट वेट 2 केजी/पीसीएसस्टँडर्ड/आयईसी 60947
